Prota Structure 2024 to zaawansowane oprogramowanie dla inżynierów i projektantów konstrukcyjnych, które umożliwia efektywne modelowanie, analizę i projektowanie konstrukcji budowlanych. W nadchodzącym webinarium 28 lutego o godzinie 11.00 skupimy się na kluczowych funkcjach programu, które pozwalają na tworzenie kombinacji i przypadków obciążeń — fundamentalnych aspektach każdego projektu inżynierskiego.
Plan szkolenia online:
Jak automatycznie wygenerować kombinacje obciążeń?
Jak dodać własne przypadki i uwzględnić je w kombinacjach?
Charakterystyka poszczególnych parametrów okna kombinacji i przypadków obciążeń?
Spotkanie online, które poprowadzi Damian Hop, odbędzie się 24 stycznia 2024 o godzinie 13:00.
Celem webinarium jest przybliżenie możliwości i opcji, jakie oferuje program Prota w zakresie tworzenia struktury budynku. Dowiedz się, jak szybko i efektywnie rozpocząć projektowanie konstrukcji stalowych i żelbetowych.
PLAN SZKOLENIA:
1. Czym jest struktura budynku i jakie są opcje jej tworzenia i edycji?
2. Omówienie parametrów z okna struktury budynku.
3. Jak wykorzystać strukturę i jej funkcje do efektywniejszego tworzenia modelu?
4. Pytania.
Odkryj nowe możliwości w projektowaniu konstrukcji!
Spotkanie zaplanowane jest na 12 grudnia, startujemy o 11.00!
Webinarium to idealna okazja, by zapoznać się z dodatkami i ulepszeniami wprowadzonymi w najnowszej edycji Prota Suite. Skupimy się na omówieniu opcji dostępnych w modułach Prota Structure, Prota Steel i Prota Details.
Poznaj sposoby na maksymalne wykorzystanie nowych narzędzi i funkcji w codziennej pracy.
Prota 2024 przenosi projektowanie inżynieryjne na zupełnie nowy poziom! Oferujemy szereg zaawansowanych funkcji i ulepszeń, które zmieniają sposób pracy inżynierów i projektantów.
Oto kilka nowości, które czekają na użytkowników Prota 2024:
Nowe możliwości wymiarowania: ulepszone funkcje pozwalają na łatwe i efektywne dopasowanie wymiarów do konkretnych wymagań projektowych.
Projektowanie płyt kompozytowych: dzięki tej funkcji, inżynierowie mogą wykorzystywać zalety materiałów kompozytowych, zapewniając lepszą wydajność projektów.
Obniżenia słupów w fundamentach: funkcja umożliwia efektywniejsze projektowanie fundamentów przez optymalizację ustawienia słupów, dzięki czemu można uzyskać stabilne konstrukcje przy jednoczesnym obniżeniu kosztów za materiały.
Filtrowanie i wielokrotny wybór w konstrukcjach stalowych: narzędzie upraszcza proces projektowania, umożliwiając inżynierom skupienie się na kluczowych aspektach ich projektów.
Nowe normy: oprogramowanie jest zaktualizowane o najnowsze normy i przepisy branżowe, zapewniając, że projekty są zgodne z aktualnymi standardami bezpieczeństwa oraz jakości.
Zapraszamy do odkrycia nowych możliwości i doświadczenia efektywności w pracy projektowej!
Atrakcyjna oferta: odbierz 25% rabatu na oprogramowanie Prota, zarówno na zakup licencji wieczystej, jak i subskrypcji.
Teraz jest najlepszy moment, aby zaopatrzyć się w oprogramowanie Prota, idealne do projektowania konstrukcyjnego i analizy. Prota oferuje nie tylko zaawansowane funkcjonalności, ale także intuicyjny interfejs, co sprawia, że jest to doskonały wybór dla inżynierów i projektantów.
Liczba licencji dostępnych w promocji jest ograniczona. Spiesz się!
Kosmiczna promocja PROTA na CYBER BIM WEEK 20-27 listopada! Zyskaj 25% rabatu na oprogramowanie Prota — zarówno na licencję wieczystą, jak i subskrypcję. Jeśli planujesz zakup oprogramowania do konstrukcji i analizy, to teraz jest idealny moment! Tym bardziej, że dzięki współpracy z GRENKE Polska, możesz odroczyć płatności, w ramach elastycznego leasingu, z opcją opłacenia pierwszej raty dopiero za 3 miesiące!
Ilość licencji jest ograniczona, dlatego już teraz zapisz się na listę!
Szukasz możliwości na sfinansowanie różnych obszarów działalności Twojej firmy? Prowadzisz przedsiębiorstwo innowacyjne i chcesz wprowadzać nowe produkty i usługi do swojej działalności? A może potrzebujesz oprogramowania optymalizującego proces pracy i gwarantującego ciągły rozwój Twojej firmie?
Szczegółowy opis
PARP (Polska Agencja Rozwoju Przedsiębiorczości) stworzyła nowy projekt finansowania dla małych i średnich podmiotów, prowadzących swą działalność na terenie Polski. Celem konkursu jest wsparcie finansowe przedsiębiorstw w kierunku wdrażania innowacji produktowych, procesowych oraz cyfryzacji. Wszystko po to, aby zapewnić firmom możliwości rozwoju.
Modułowość
Projekty mogą dotyczyć opracowania lub wdrożenia innowacji i składać się maksymalnie z siedmiu różnych modułów. Moduły w ramach projektu mogą być realizowane w sposób linearny (realizacja danego modułu jest kontynuacją innego modułu) lub nielinearny (moduły realizowane niezależnie). Wsparcie w Ścieżce SMART może być udzielone na realizację projektów obejmujących:
prowadzenie prac badawczo-rozwojowych,
wdrożenie wyników prac B+R,
rozbudowę infrastruktury badawczej,
transformację cyfrową lub zieloną przedsiębiorstwa
oraz internacjonalizację przedsiębiorstwa i podnoszenie kompetencji kadr
Jeżeli jesteś zainteresowany przeznaczeniem dofinansowania na nasze produkty bądź usługi, najbardziej powinny interesować Cię następujące moduły:
wdrożenie innowacji (obligatoryjnie) – moduł obejmuje dofinansowanie wdrożenia w przedsiębiorstwie wyników prac B+R, posiadanych przez Wnioskodawcę lub będących efektem realizacji modułu B+R. Wyniki prac B+R muszą prowadzić do powstania innowacji produktowej lub procesowej, co najmniej na poziomie krajowym. Wsparcie w tym module udzielane jest w formie dotacji warunkowej, która częściowo podlega zwrotowi – szczegółowe warunki reguluje umowa o dofinansowanie
cyfryzacja (fakultatywnie) – moduł umożliwia dofinansowanie transformacji cyfrowej oraz zapewnienia cyberbezpieczeństwa działalności przedsiębiorstwa Wnioskodawcy. Działania zaplanowane w module muszą prowadzić do wdrożenia innowacji produktowej lub procesowej przynajmniej na poziomie przedsiębiorstwa
kompetencje (fakultatywnie) – wsparcie udzielane w module umożliwia doskonalenie kompetencji pracowników i osób zarządzających, zdobywanie przez nich nowych umiejętności oraz wiedzy, a także nabywanie kwalifikacji
Jak możesz wykorzystać dofinansowanie?
Dostarczamy rozwiązania wspomagające wszelkie procesy projektowe, obliczeniowe oraz wykonawcze. Oferowane oprogramowania usprawniają codzienną pracę poprzez wbudowane, innowacyjne funkcje i moduły. Gwarantują przyspieszenie procesu projektowego, wykrywanie błędów na wczesnym etapie projektu, co finalnie wpływa na oszczędność kosztów produkcyjnych. W skład naszych innowacyjnych rozwiązań wchodzą m.in.: Allplan, CYPE, FRILO Software oraz SCIA Engineer. Poza tym zapewniamy branżowe kursy z zakresu obsługi programów na naszej platformie szkoleniowej Mastern.
Termin naboru trwa od 21.02.2023 do 12.04.2023. Możliwość wypełnienia wniosku oraz więcej informacji na temat projektu znajdziesz na stronie internetowej PARP.
Prota to kompleksowe narzędzie BIM dla projektantów konstrukcji stalowych oraz żelbetowych. Wersja 2022 znacznie poprawia wydajność programu. Wprowadzono szereg nowych funkcji, które pomogą zwiększyć produktywność przy równoczesnym skróceniu czasu pracy. W tym artykule przedstawiamy najważniejsze ulepszenia ProtaStructure 2022.
Innowacyjna funkcjonalność
Aktualizacja oprogramowania do najnowszej wersji jest zalecana, aby w pełni wykorzystać możliwości ProtaStructure. Poznaj nowe funkcje:
Wstawianie płatwi i okładzin na elementach ramy
ProtaStructure posiada narzędzie: element ramy ze szczegółowymi analitycznymi i fizycznymi przesunięciami, zwolnieniami końcowymi, utwierdzeniami (podporami) w dowolnym stopniu swobody, elastycznym obciążeniem oraz opcjami tworzenia siatki elementów skończonych i rozkładu obciążenia. Dzięki najnowszej aktualizacji można wstawiać płatwie i okładziny bezpośrednio na elementach ramy. Ten dodatek uzupełnia funkcje modelowania elementów ramy i rozkładu obciążeń. W ten sposób zwiększa swobodę w modelowaniu stali.
Zdefiniowane przez użytkownika wartości C1 (Cb) w projektowaniu konstrukcji stalowych
Współczynnik momentu lub współczynnik modyfikacji zwichrzenia C1 (Cb) odgrywa znaczącą rolę w obliczaniu nominalnej wytrzymałości na zginanie elementów stalowych. Obliczenie C1 (Cb) opiera się na długości pasa ściskanego bez usztywnienia i wykresie momentów dla rozpatrywanego segmentu bez usztywnienia. Najnowsza wersja daje możliwość nadpisania ten parametru pojedynczo lub za pomocą tabeli.
Różne profile dla płatwi w górnych i dolnych pasach kratownicy
W ProtaStructure możesz wstawiać płatwie w górnych i dolnych pasach kratownicy za pomocą parametrycznego edytora płatwi. Można teraz przypisać różne profile płatwiom łączącym górny lub dolny pas kratownicy.

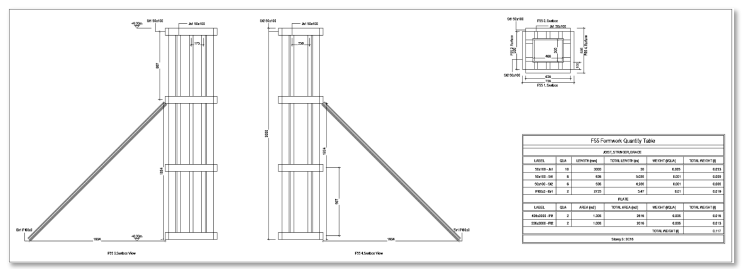

Rysunki szczegółowe szalunków
W poprzednich aktualizacjach wprowadziliśmy projektowanie i detalowanie szalunków. Wersja 2022 wprowadza nowy typ detalowania: Rysunki rzutów szalunków. Możesz uzyskać dostęp do szczegółów deskowania poprzez ProtaDetails. Po zaprojektowaniu deskowań w ProtaStructure otwórz ProtaDetails i zacznij tworzyć rysunki używając „Drawings Tree > Formworks”. ProtaStructure automatycznie grupuje deskowania. Oznacza to, że rysunki szczegółowe są również grupowane automatycznie. Możesz także narysować szczegóły deskowania jeden po drugim.

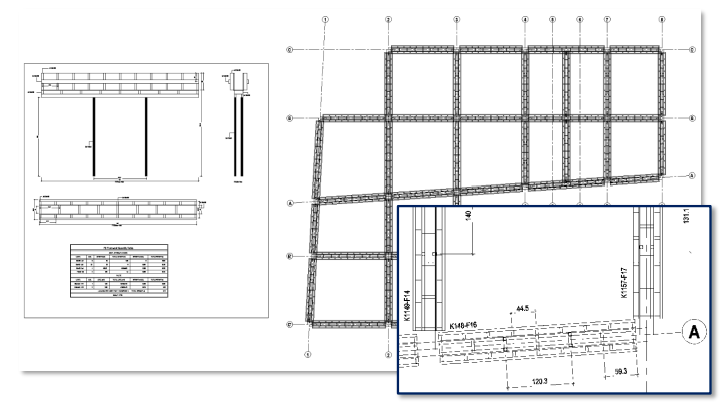

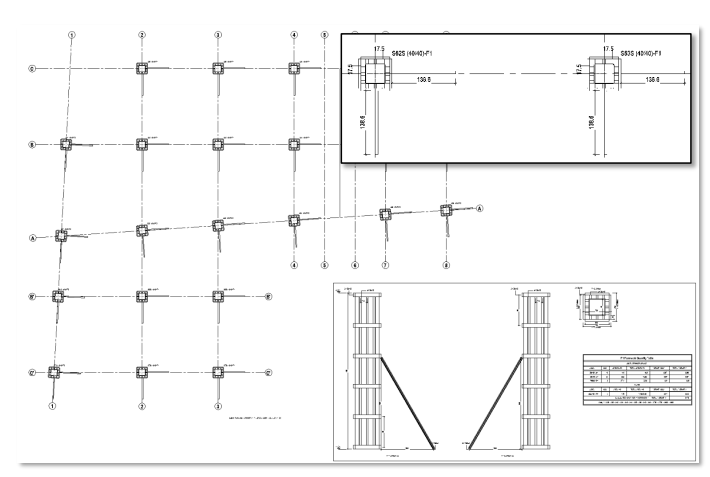

Rzuty deskowania
Najnowsza aktualizacja zapewnia najczęściej poszukiwaną funkcję „Rysunki planu szalunkowego”. Na planach detale szalunkowe są rysowane w ich pierwotnych pozycjach na planie konstrukcyjnym, dzięki czemu nie trzeba “przeskakiwać” między poszczególnymi szczegółami a rzutami głównymi.
Poprawa wydajności w szczegółowych rysunkach szalunkowych
Znacząca ogólna poprawa wydajności dotyczy rysunków szczegółowych szalunków, więc generowanie rysunków jest znacznie szybsze niż w poprzedniej wersji.
Projektowanie murów oporowych bez stopy (pięty)
Projekt ściany oporowej jest bardziej wymagający, gdy nie jest stosowana stopa (bez pięty -mur oporowy L). Zazwyczaj preferowane jest projektowanie ze stopą dla uzyskania optymalnego projektu. Jest tak dlatego, że obliczenia stabilności i ciśnienia gruntu nie będą mogły wykorzystać korzystnego wpływu zasypu, gdy nie będzie zastosowana stopa fundamentowa. Mogą zaistnieć sytuacje, w których trzeba zaprojektować ścianę oporową bez płyty dennej, np. problematyczne wykopanie zasypu i brak praktycznego sposobu wykonania płyty dennej. W najnowszej aktualizacji programu ProtaStructure algorytm projektowania ścian oporowych i wprowadzanie danych zostały zmienione tak, że umożliwiają projektowanie ścian oporowych bez stopy (pięty). Należy jednak pamiętać, że kontrole stabilności i ciśnienia gruntu fundamentowego mogą być trudniejsze do spełnienia. Może być konieczne podjęcie dodatkowych środków ostrożności, takich jak zaprojektowanie bardziej wydłużonej płyty podstawowej (palca) lub dodanie ostrogi.
Etykiety elementów w przekrojach rzutu piętra
Przekroje planu piętra w ProtaDetails zawierają teraz etykiety elementów, które można włączyć lub wyłączyć za pomocą okna właściwości przekroju.
Kliknij poniżej, jeśli potrzebujesz instrukcję instalacji
najnowszej wersji bądź wskazówek dotyczących używania poszczególnych funkcji programu.
